Операция Simplify


Операция Simplify (Упростить) упрощает контуры за счет сокращения числа опорных точек.

Чем больше опорных точек имеет фигура, тем сложнее ее печатать, обрабатывать и выводить на экран. Сложные контуры часто имеют узлы, которые не влияют на их форму или это влияние пренебрежимо мало. Такие узлы можно безболезненно удалить. Много лишних узлов обычно имеют объекты, созданные инструментом Autotrace (Автотрассировка), объекты, нарисованные «от руки» инструментом Freehand, и объекты, обработанные инструментом Roughten (Шероховатость).

Операция имеет один настроечный параметр, который задается в поле Amount диалогового окна Simplify (рис. 5-41). Для вызова диалогового окна надо вывести на экран окно Operations (<Ctrl>+<Alt>+<O>) и дважды щелкнуть по кнопке Simplify.

Меньшее значение параметра соответствует более точному соответствию упрощенного контура и оригинала. Максимальная степень упрощения достигается, если значение этого поля равно 10. В этом случае упрощенный контур может получить значительные искажения.


5-41. Настройка операции Simplify

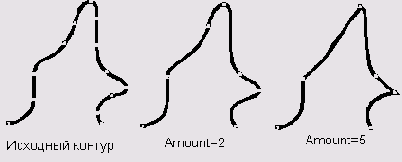

5-42. Искажения формы при упрощении контура

Рисунок 5-42 показывает искажения контура при различных значениях поля Amount.

Важно

Необходимо помнить, что операция Simplify не только убирает опорные точки, но и дает возможность добавлять их для того, чтобы сохранить форму контура.
